Sloupové otočné jeřáby s otočením o 270°

nosnost do 1 000 kg

vyložení do 6 000 mm

základní výška zdvihu 3 000 mm

úhel otočení 270° s nastavitelnou polohou dorazů


Konstrukce sloupového jeřábu je dle EN a Směrnice Stroje EU pro lehké používání v průmyslu.

Povrchová úprava konstrukce sloupového jeřábu RAL 1033. Sloupový jeřáb je osazen řetězovým kladkostrojem LIFTKET STAR nebo na přání jiným typem kladkostroje. Na přání zákazníka je možné použít vzduchového kladkostroje s pojezdem STRKEM + TAHEM.

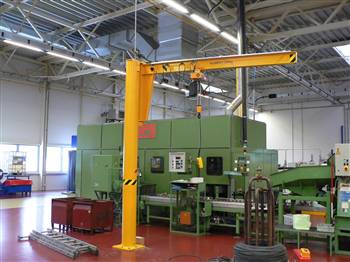

Sloupový jeřáb otočný o 270°

Rozsah dodávky

kompletní otočné rameno 270˚

  • varianta č. 1 - řetězový kladkostroj LIFTKET STAR s mikrozdvihem a ručním pojezdem kladkostroje STRKEM + TAHEM, ovládací napětí 400V/50Hz, bez koncových vypínačů, s bezpečnostní kluznou spojkou proti přetížení zdvihacího zařízení, ovládání otoče STRKEM + TAHEM
  • varianta č. 2 - řetězový kladkostroj LIFTKET STAR s mikrozdvihem a ručním pojezdem kladkostroje STRKEM + TAHEM, ovládací napětí 24V AC, s koncovým vypínačem zdvihu a bezpečnostní kluznou spojkou proti přetížení zdvihacího zařízení, ovládání otoče STRKEM + TAHEM
  • varianta č. 3 - řetězový kladkostroj LIFTKET STAR s mikrozdvihem a elektrickým pojezdem 5/20m/min, ovládací napětí 400V/50Hz, bez koncových vypínačů, s bezpečnostní kluznou spojkou proti přetížení zdvihacího zařízení, ovládání otoče STRKEM + TAHEM
  • varianta č. 4 - řetězový kladkostroj LIFTKET STAR s mikrozdvihem a elektrickým pojezdem 5/20m/min, ovládací napětí 24V AC, s koncovým vypínačem zdvihu a bezpečnostní kluznou spojku proti přetížení zdvihacího zařízení, ovládání otoče STRKEM + TAHEM
  • kompletní el. instalace včetně uzamykatelného hlavního vypínače a přívodu proudu ke zdvihadlu
  • dokumentace elektro s návodem na údržbu a montáž
  • prohlášení o shodě
  • kniha zdvihacího zařízení
  • dokumentace základu

K dispozici jsou tyto montážní systémy

  • kotevní technika se základovou šablonou

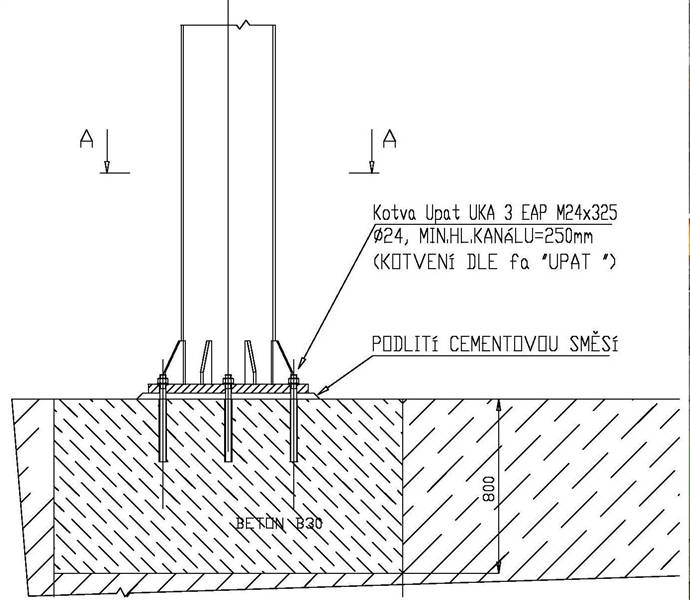

Detail ukotvení sloupového otočného jeřábu do betonu

  • kotevní rám, který se zabuduje do betonového základu

Detail kotvícího rámu sloupového otočného jeřábu v betonovém základu

  • roznášecí deska na vyztužené betonové podlahy s jakostí betonu C 25/30

V případě potřeby zvýšení pouze zdvihu je možné použít podstavec.
