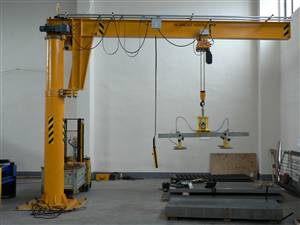

Sloupové otočné jeřáby s otočením o 360°

nosnost do 5 000 kg

vyložení do 6 000 mm

základní výška zdvihu 3 000 mm

úhel otočení 360° s nastavitelnou polohou dorazů a čidly pro možné nastavení v potřebné poloze



Konstrukce sloupového jeřábu je dle EN a Směrnice Stroje EU. Povrchová úprava konstrukce sloupového jeřábu RAL 1033. Sloupový jeřáb je osazen řetězovým kladkostrojem LIFTKET STAR nebo na přání jiným typem kladkostroje. Na přání zákazníka je možné použít vzduchového kladkostroje s pojezdem STRKEM + TAHEM.

Pohon otoče může být strkem + tahem nebo s elektrickým pohonem. Pro ovládání sloupového jeřábu je použit tlačítkový ovladač zavěšený na samostatné shrnovače nebo rádiové ovládání. U kladkostrojů s elektrickým otáčením je použito stykačové ovládání. Pohon otoče je napájen z frekvenčního měniče Lenze.

Rozsah dodávky

kompletní otočné rameno 360˚

  • varianta č. 1 - řetězový kladkostroj LIFTKET STAR s mikrozdvihem a ručním pojezdem kladkostroje STRKEM + TAHEM, ovládací napětí 400V/50Hz, bez koncových vypínačů, s bezpečnostní kluznou spojkou proti přetížení zdvihacího zařízení, ovládání otoče STRKEM + TAHEM
  • varianta č. 2 - řetězový kladkostroj LIFTKET STAR s mikrozdvihem a ručním pojezdem kladkostroje STRKEM + TAHEM, ovládací napětí 24V AC, s koncovým vypínačem zdvihu a bezpečnostní kluznou spojkou proti přetížení zdvihacího zařízení, ovládání otoče STRKEM + TAHEM
  • varianta č. 3 - řetězový kladkostroj LIFTKET STAR s mikrozdvihem a elektrickým pojezdem 5/20m/min, ovládací napětí 400V/50Hz bez koncových vypínačů a bezpečnostní kluznou spojkou proti přetížení zdvihacího zařízení, ovládání otoče STRKEM + TAHEM
  • varianta č. 4 - řetězový kladkostroj LIFTKET STAR s mikrozdvihem a elektrickým pojezdem 5/20m/min, ovládací napětí 24V AC, s koncovým vypínačem zdvihu a bezpečnostní kluznou spojkou proti přetížení zdvihacího zařízení, ovládání otoče STRKEM + TAHEM, nebo elektricky s možností omezení otáčení na potřebný úhel nebo 360˚
  • kompletní el. instalace včetně uzamykatelného hlavního vypínače a přívodu proudu ke zdvihadlu
  • dokumentace elektro s návodem na údržbu a montáž
  • prohlášení o shodě
  • kniha zdvihacího zařízení
  • dokumentace základu

K dispozici jsou tyto montážní systémy

  • Kotevní technika se základovou šablonou.

  • Kotevní rám, který se zabuduje do betonového základu.

  • Roznášecí deska na vyztužené betonové podlahy s jakostí betonu C 25/30.

V případě potřeby zvýšení pouze zdvihu je možné použít podstavec.
